Контроллер универсальный 24-48V500W 25а(S9-61/S866)

КОНТРОЛЛЕР УНИВЕРСАЛЬНЫЙ 24-48V500W 25а(S9-61/S866)

Универсальный контроллер серии S подходит под широкий диапазон используемых АКБ (24/36/48/52v)

Поддерживает технологию DUAL MODE. Может функционировать с двигателями оснащенными датчиками хола, так и без них.

Из за конструктивных особенностей размещения мосфетов внутри корпуса, очень компактен.

Управление может осуществляться как ручкой газа и курком любых модификаций с напряжением 1-4В, датчиком PAS, как по отдельности, как и в смешенном режиме.

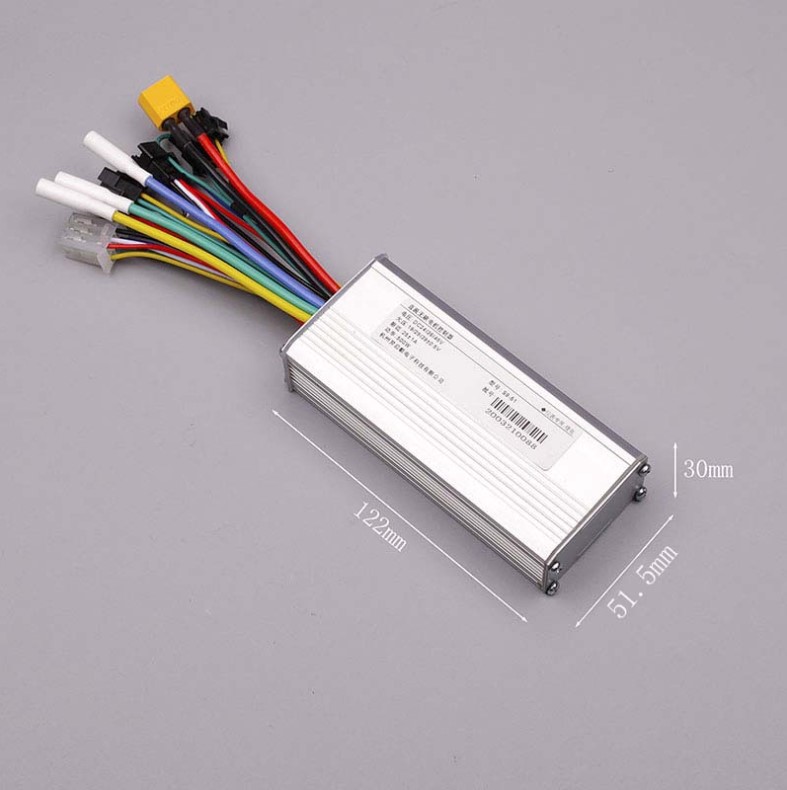

Размеры контроллера (Д*Ш*В): 122*52*30 мм

Длина провода дисплея 1,8 м.

Поддерживаемые дисплеи 124DX, G23, S5, S6, S830, S886, S866, S887 и др.

Рекомендован к использованию с различными мотор-колесами на 500/750w.

Настройки дисплея 866

Вход в настройки – зажать одновременно верхнюю и нижнюю кнопки. Менять показатели краткосрочным нажатием центральной клавиши (кнопка включения)

Р01 – яркость подсветки дисплея

Р02 – единицы измерения, км / мили

Р03 – установка номинального вольтажа 24 / 36 / 48 (номинальный вольтаж – средняя точка заряда батареи)

Р04 – автоотключение дисплея, минут. Значение «000» — не отключать.

Р05 – выбор количества виртуальных скоростей 3-5-9

Р06 – диаметр колеса в дюймах.

Р07 – ВАРИАНТ 1 — если стоит датчик скорости в колесе (об этом говорит наличие шестого белого провода в фишке с датчиками Холлов идущей от колеса) то выставляем значение «001» — тогда обороты будут браться с этого датчика и скорость будет показывать все время, когда колесо крутится

ВАРИАНТ 2 – если нет датчика скорости в колесе (об этом говорит отсутствие шестого белого провода в фишке с датчиками Холлов идущей от колеса) то выставляем значение = количество магнитов в моторе * коэффициент редукции. Например количество магнитов 20, коэффициент редукции 5, тогда 20*5=100. Значит параметр Р07 = 100. Скорость будет показывать только когда колесо под нагрузкой.

Р08 – ограничение максимальной скорости

Р09 – «0» — гази работает с нулевой скорости, «1» — газ работает после скорости 6км/ч

Р10 – «0» — работает только PAS, «1» — работает тольго газ, «2» — работает и газ и PAS

Р11 – чувствительность PAS, количество магнитов прошедших мимо датчика до начала срабатывания PAS

Р12 – плавность разгона PAS, 1-5, рекомендуемое значение – «1»

Р13 – количество магнитов на диске PAS

Р14 – ограничение максимального тока, Ампер

Р15 – нижнее напряжение батареи, при котором отключается контроллер

Р16 – общий пробег

Р17 – «0» -ручное включение круиз-контроля, «1» — автоматическое включение круиз-контроля после 6 сек.

СВЕТ

Вариант «полуручка» – свет выходит из контроллера, 2х пиновая фишка. Управляется с полуручки.

Вариант «дисплей 866» – свет выходит из шнура с дисплея – 2х пиновая фишка. Управляется с дисплея.

НЕ ПОДКЛЮЧАТЬ МОЩНЫЕ ДИАПАЗОННЫЕ ФАРЫ С ТОКОМ БОЛЕЕ 0,5А

ИНАЧЕ КОНОТРОЛЛЕР СГОРИТ!
