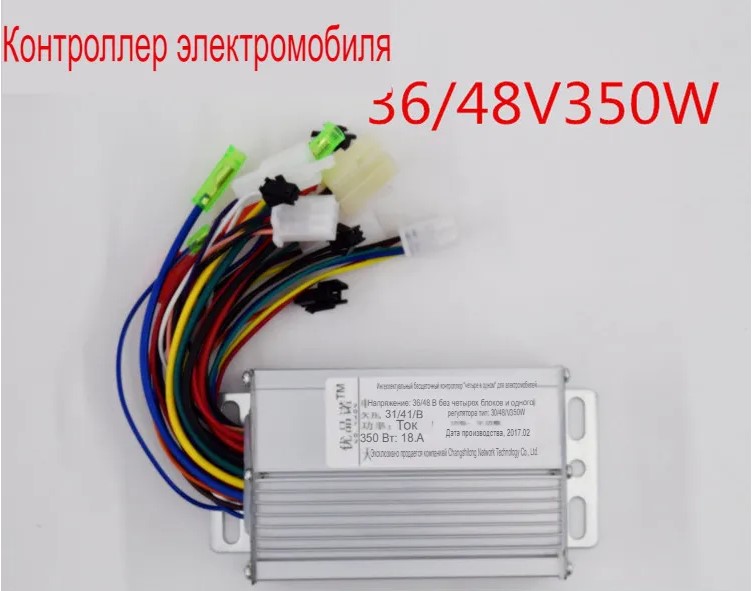

Контроллер универсальный синусный 36/48V 250/350W 18A (Дисплей не поддерживается)

Контроллер универсальный синусный 36/48V 250/350W 18A (Дисплей не поддерживается)

Недорогой контроллер, подходит для электро-самокатов и электро-велосипедов использующих  мотор колес прямого хода (DD).  Наличие функции самообучения  и широкого функционала, позволят ему быстро автоматически настроится на любой бесщеточный двигатель 250/350w

Управление может осуществляться  с помощью любого акселератор газа (курок, ручка газа)

Для определения и отслеживания напряжения батареи имеет смысл подключить курок или ручку газа  с вольтметром. Так же есть выход на спидометр, ручки тормоза с датчиками отключения двигателя, 3х позиционный переключатель режимов мощности, слаботочные разъемы для фары и заднего фонаря.

Последовательность подключения:

1. Подключить фазные провода к двигателю.
2. Подключить штекер датчиков Холла к двигателю.
3. Подключите АКБ к контроллеру
4. По умолчанию контроллер всегда включен через закольцованный провод. При желании в разрыв вы можете установить кнопку включения/выключения.
5. Подключите ручку газа по цветам (красный и белый провод местами не путать! Цвет третьего сигнального провода может отличаться)
6. Для обучения контроллера соедините два белых одинарных провода. Если мотор начал вращаться в нужную сторону, разъедините их. Если двигатель закрутился в другую сторону или начал дергаться, разомкните провода и замкните снова. Обычно хватает 1-3 попыток. После настройки размокните одинарные провода. Больше их трогать не требуется. Выполняя эту процедуру, ручку газа не трогать! ХАРАКТЕРИСТИКИ:

Рабочее напряжение 36/48 Вольт:

36v — 10s LI-ion (42v) 16a

36v — 12s LiFePO4 (43,8v) 16a

Максимальная мощность коэффициент 2,3 =580w

48v — 13s LI-ion (54,6v) 18a

48v — 16s LiFePO4 (58,4v) 18a

Максимальная мощность коэффициент 2,3 =870w

Размеры и вес:

Длина: 105 мм

Ширина: 75 мм

Высота: 35 мм

Вес: 0,3 кг.

ФУНКЦИИ:

Защита от пререразряда батареи.

Три режима скорости: 1) 70% 2) 100% (по умолчанию) 3) 110%

Функция ограничения скорости

Функция круиз-контроля

Подключение спидометра

Подключение одометра

Два выхода на освещение

Режим самообучения
