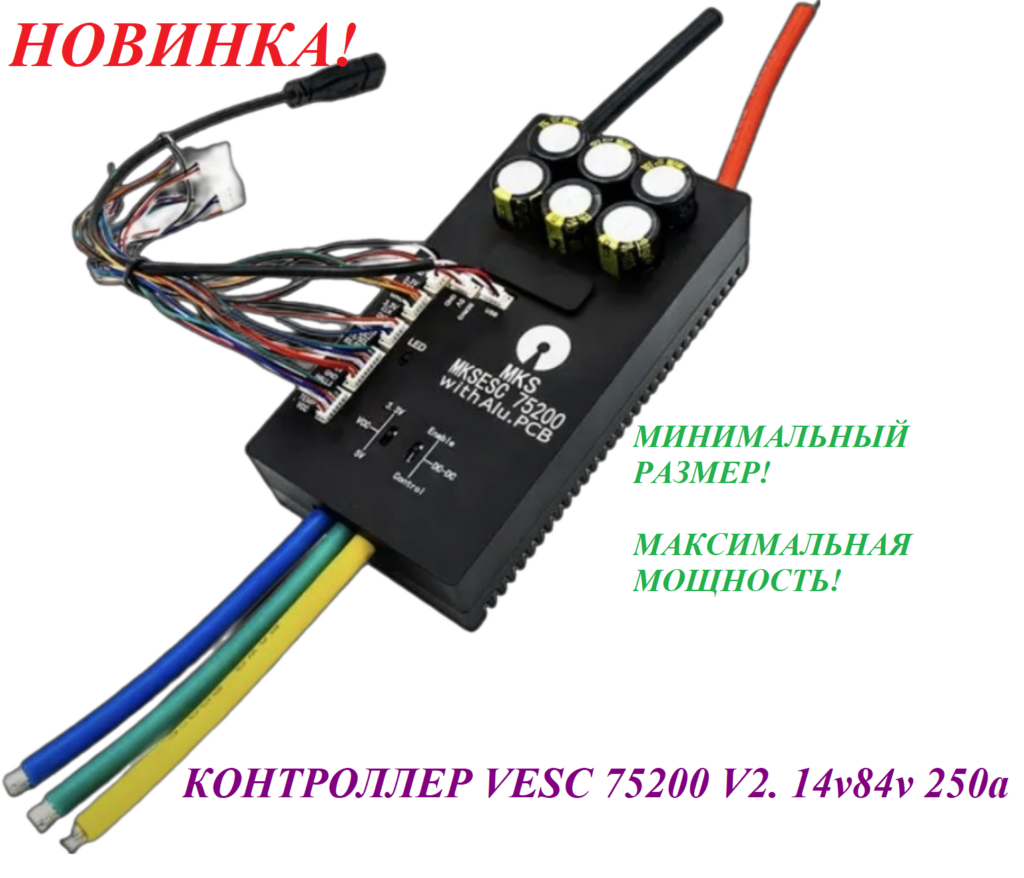

Контроллер VESC 75200 V2. 14v/84v 250a

КОНТРОЛЛЕР VESC 75200 V2. 14v/84v 250a

Мощный программируемый контроллер с множеством тонких настроек. Главной особенностью является высокая технологичность. Разработчикам удалось реализовать множество функций в минимальных размерах. Управление осуществляется по bluetooth на смартфоне.

Характеристики:

Прошивка: 5,2, поддерживает обновление прошивки

Напряжение: 14-84 В (Для 4-20S)

Постоянный ток: 50 В/200 А; 75 В/150 А (значения зависят от монтажа, температуры окружающей среды и циркуляции воздуха/влаги вокруг устройства!); Пик: 300 А

BEC: 5 В @ 1 А

Режимы поддержки: DC, BLDC, FOC (синусный)

РПМ: 150000

Порты связи: USB, CAN, UART, SPI, IIC

Поддерживаемые датчики: ABI, HALL, AS5047, AS5048A

Поддержка источника входного сигнала: PPM, ADC, NRF, UART

Поддерживаемый Бессенсорный: Да

Регенеративная способность: Да

Программируется через VESC_TOOL: Да

75200 V2 Размер: 130×67,7×39,4 мм

Размер двигателя/провода питания: 8 AWG.

1. Регулируемая защита от: защиты от низкого напряжения, защиты от высокого напряжения, защиты от перегрузки по току, защиты от аномальных температур, защиты от перегрева mosfets/двигателя.
2. Поддержка различных режимов управления: режимы тока/рабочего цикла/скорости/ПИД-регулирования.
3. Поддержка функции балансировки путем подключения модуля IMU через интерфейс IIC; Поддержка инерционных модулей единиц измерения, таких как MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160.
4. Процессор: 32F405 с частотой 168 МГц
5. Алюминиевая печатная плата с хорошим отводом тепла для увеличения срока службы.
6. Два порта COMM: модуль Bluetooth UART, экран или пульт дистанционного управления.

——————————————

Инструкции по обновлению серии Makerbase VESC75 на Github:

https://github.com/makerbase-mks/VESC-MKS/wiki/Makerbase-VESC75-Series-Upgrade-Instructions

——————————————

Видео обновления прошивки:

https://www.youtube.com/watch?v=3-lvTJFiX2w
